مولد الديزل لا يدور: قائمة فحص تشخيصية كهربائية خطوة بخطوة للميكانيكيين

عندما لا يدور مولد الديزل، تحقق من النظام الكهربائي أولاً. لا تُركز على مشاكل الوقود أو الأعطال الميكانيكية في هذه المرحلة. انخفاض جهد البطارية وتآكل الوصلات هما السببان الرئيسيان لعدم تشغيل المولد. قد تُدير البطارية المحرك لكنها لا تُزود وحدة التحكم الإلكترونية أو صمام الوقود بالطاقة. اختبار الحمل مهم. تتضمن قائمة التحقق التشخيصية الكهربائية هذه، المكونة من خمس خطوات، سحب الطاقة الطفيلي، وأعطال مفتاح الأمان المحايد، وتعطل منطق لوحة التحكم. تُساعد خطوات استكشاف الأخطاء وإصلاحها هذه في تحديد العطل بسرعة، وتقليل وقت التوقف، وتحديد متى يجب تصعيد المشكلة. سواءً كان المولد وحدة طاقة أساسية أو نظام احتياطي، فإن معظم مولدات الديزل تُعاني من أعطال بدء تشغيل متشابهة. تعود مشاكل بدء التشغيل الشائعة إلى الجهد أو الوصلات. دوّن كل قراءة.

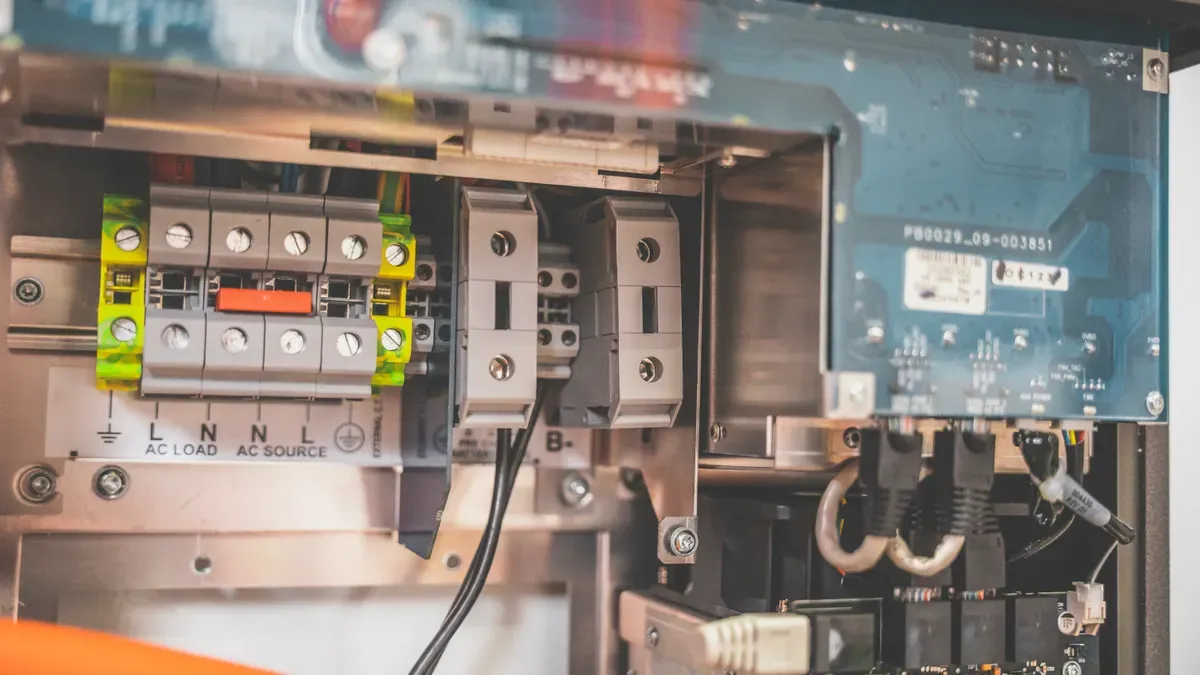

الخطوة 1: جهد البطارية والتوصيلات

قياس جهد الراحة وجهد التشغيل

يشكل جهد البطارية وتوصيلاتها أساس أي عملية تشخيص. قد لا يعمل مولد الديزل لأسباب عديدة، لكن ضعف البطارية يأتي في مقدمة هذه الأسباب. اضبط جهاز القياس الرقمي المتعدد على وضع قياس الجهد المستمر (DC) وقم بالقياس عبر أطراف البطارية مع فصل جميع الأحمال. تُظهر البطارية السليمة بجهد 12 فولت في حالة السكون جهدها الاسمي الصحيح. يجب أن يظل جهد التشغيل مرتفعًا بما يكفي لدعم دائرة التشغيل، ويشير انخفاضه المستمر الذي يمنع تشغيل المحرك إلى ضعف البطارية. يختفي التشغيل الموثوق به عند انخفاض الجهد عن هذا الحد.

يختلف سلوك بنك البطاريات 24 فولت. يتراوح جهد الشحن العائم عادةً بين 26.8 و27.6 فولت في وضع الخمول، ويُعد انخفاضه إلى 18-20 فولت أثناء تشغيل المحرك أمرًا طبيعيًا. يؤدي عدم كفاية تيار بدء التشغيل البارد إلى انخفاض الجهد إلى أقل من 16 فولت، وعندها يُطلق جهاز التحكم DSE 8610 MKII إنذارًا بانخفاض جهد البطارية أو فشل بدء التشغيل. تؤكد هذه الإشارة الكهربائية أن البطارية لا تستطيع تزويد دائرة بدء التشغيل بالطاقة.

قد يكون قياس جهد البطارية في حالة الراحة مضللاً. فقد تُشغّل البطارية المحرك لكنها لا تُزوّد وحدة التحكم الإلكترونية أو صمام الوقود أو الحساسات بالطاقة. لذا، يُنصح باختبارها تحت الحمل، وليس فقط في حالة الراحة. تُساعد هذه الخطوة في تحديد الأعطال على التمييز بين الشحنة السطحية والسعة الحقيقية للبطارية.

تنظيف أطراف التوصيل، وربطها بإحكام، واختبارها تحت الحمل

تؤدي الوصلات الكهربائية المتآكلة أو غير المحكمة إلى زيادة المقاومة، مما يُشابه حالة البطارية التالفة. افحص كلا طرفي التوصيل، وشريط التأريض، ووصلة الإطار. نظّف كل نقطة تلامس حتى يظهر المعدن لامعًا، ثم أحكم ربط كل مسمار. ضع طبقة واقية بعد ذلك.

تحذير: تُطلق البطاريات غاز الهيدروجين، وهو غاز قابل للاشتعال. ارتدِ نظارات واقية وقفازات، وأبعد الشرر واللهب ومواد التدخين. يُسبب حمض البطارية حروقًا للجلد والعينين، لذا اغسل أي ملامسة للماء فورًا.

اختبر البطارية تحت الحمل باستخدام جهاز اختبار التوصيل أو كومة من الكربون. قارن النتيجة بتيار بدء التشغيل البارد المُصنّف. غالبًا ما تبقى مولدات الديزل الاحتياطية دون استخدام لفترات طويلة، مما يسمح للكبريتات بتقليل سعة البطارية تدريجيًا. سجّل كل قراءة للجهد خلال هذه العملية التشخيصية. ستساعدك هذه الأرقام في توجيه خطوات التشخيص المتبقية وتسريع عمليات الإصلاح المستقبلية.

الخطوة الثانية: زر الإيقاف الطارئ، ومفتاح الأمان المحايد، ومنطق اللوحة

اختبار استمرارية مفتاح الإيقاف الطارئ ومفتاح الأمان المحايد

يُعدّ عطل مفتاح إيقاف الطوارئ أو مفتاح الأمان المحايد من أكثر المشاكل الكهربائية شيوعًا التي تمنع تشغيل المحرك. تعمل هذه الأجهزة على قطع دائرة التشغيل عمدًا، وعند تعطلها، يصبح الانقطاع دائمًا. اضبط جهاز القياس المتعدد على وضع قياس الاستمرارية أو المقاومة، وافصل كل مفتاح عن الدائرة. يجب أن تكون قراءة مفتاح إيقاف الطوارئ المغلق قريبة من الصفر أوم. تشير القراءة المفتوحة إلى عطل في التلامس أو انقطاع في السلك. اختبر مفتاح الأمان المحايد بنفس الطريقة. يمنع هذا المفتاح تشغيل المحرك أثناء وجود ناقل الحركة في وضع التعشيق. تشير المقاومة التي تزيد عن بضعة أوم إلى تآكل داخلي أو تنقر. استبدل أي مفتاح لا يجتاز هذه الاختبارات.

غالباً ما تُعزى حالات عدم التشغيل إلى خلل في أجهزة التعشيق الآمنة. فالمفتاح المتآكل أو الوصلة غير المحكمة تُؤدي بسهولة إلى قطع الدائرة الكهربائية. وتُعاني مولدات الديزل الخارجية والمغلقة بشكل خاص من تسرب الرطوبة عند هذه الوصلات.

إعادة ضبط وحدة تحكم متجمدة أو بها رمز خطأ

غالباً ما تشير إنذارات وحدة التحكم مباشرةً إلى الدائرة المعطلة. اقرأ كل رمز عطل قبل مسحه. يؤكد إنذار انخفاض جهد البطارية أو فشل التشغيل أن البطارية لا تستطيع دعم دائرة بدء التشغيل. تتطلب اللوحة المتجمدة إعادة ضبط منهجية.

• قم بإجراء دورة طاقة كاملة: قم بفصل الطاقة عن النظام بالكامل، وافصل البطارية، وانتظر من 5 إلى 10 دقائق، ثم أعد توصيلها واستعد الطاقة.
• افحص جميع قواطع المولد ولوحة التوزيع الرئيسية؛ وأعد ضبطها إذا لزم الأمر.
• افحص المصهرات وقم بقياس مقاومتها؛ واستبدلها فقط بمصهرات ذات مواصفات متطابقة.
• تحقق من حالة البطارية ونظف أو أحكم ربط وصلات البطارية.
• افتح اللوحة مع إيقاف تشغيل الطاقة: أعد توصيل الكابلات الشريطية وابحث عن الرطوبة أو التآكل أو الأسلاك المقطوعة.
• تأكد من التأريض السليم، لأن ضعف التوصيل الأرضي يتسبب في سلوك غير منتظم.
• قم بقياس جهد الإدخال إلى لوحة التحكم؛ يجب أن يتطابق مع المواصفات، وعادةً ما يكون 12 فولت أو 24 فولت تيار مستمر.
• ابحث عن مكونات محترقة أو مناطق متغيرة اللون على لوحة الدائرة تشير إلى ارتفاع درجة الحرارة.

إذا لم تُجدِ خطوات استكشاف الأخطاء وإصلاحها هذه نفعاً في حل المشكلة، فاتصل بفني متخصص. دوّن كل قراءة خلال مرحلة التشخيص هذه.

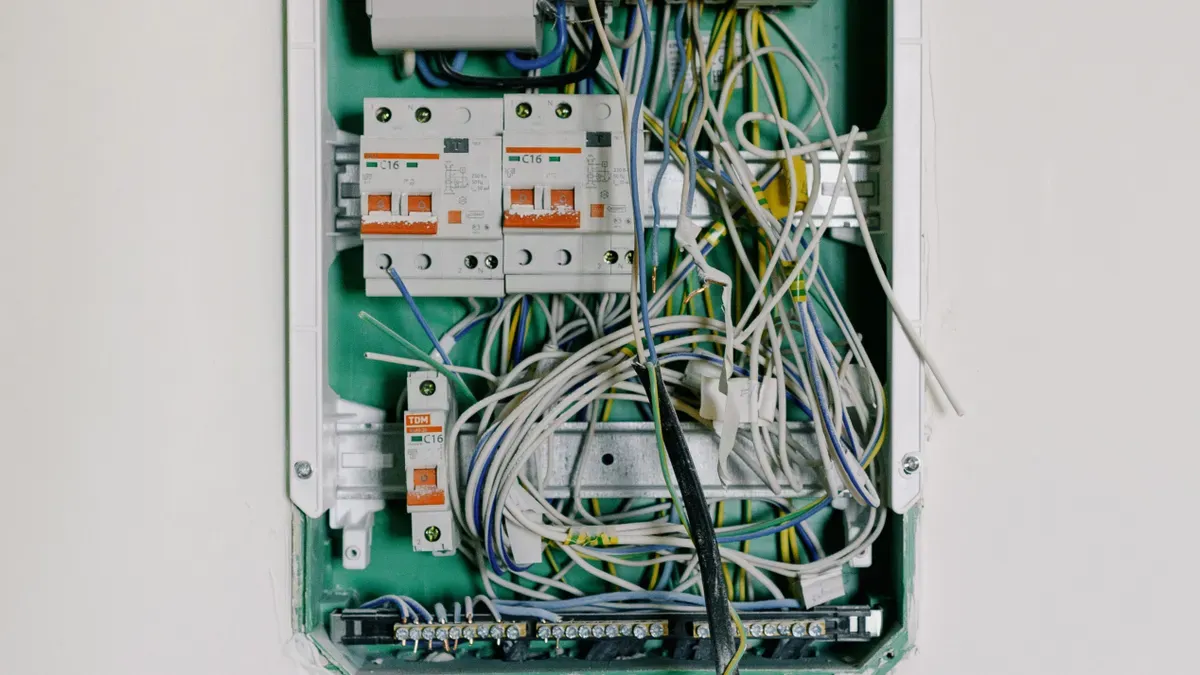

الخطوة 3: دائرة بدء التشغيل، والمرحل، والملف اللولبي

استمرارية المسار وانخفاض الجهد

يجب أن تُوصل دائرة التشغيل التيار الكامل من البطارية عبر مفتاح الإشعال، والمرحل، والملف اللولبي إلى وحدة التشغيل. تشير المقاومة العالية في أي مكان على هذا المسار إلى وجود عطل في أحد المكونات. اضبط جهاز القياس المتعدد على وضع قياس المقاومة. اختبر من الطرف الموجب لمصدر الطاقة إلى مدخل مفتاح الإشعال. ثم اختبر من مخرج المفتاح إلى مدخل ملف المرحل. استمر في الاختبار عبر سلك تشغيل الملف اللولبي. يجب أن تُظهر جميع التوصيلات مقاومة قريبة من الصفر.

أ اختبار انخفاض الجهد يكشف هذا الأسلوب التشخيصي عن مقاومة خفية تحت الحمل، ويحدد أعطال الدوائر الكهربائية ذات التيار العالي. قم بتوصيل أحد طرفي جهاز القياس بالقطب الموجب لمصدر الطاقة، ثم شغّل المحرك لمدة أربع إلى خمس ثوانٍ. حرّك الطرف الثاني على طول مسار الدائرة. توقع قراءة أقل من 50 ملي فولت عند كل نقطة: موصل الملف اللولبي، مدخل مفتاح التشغيل، مخرج مفتاح التشغيل، وأطراف مفتاح الأمان. تشير القراءات التي تزيد عن 50 مللي فولت إلى وجود تآكل أو طرف غير محكم. يتراوح إجمالي الانخفاض المقبول عبر الكابل الموجب بين 0.2 و 0.5 فولت. اختبر جانب التأريض: المسبار الأسود على كتلة المحرك، والمسبار الأحمر على الطرف السالب لمصدر الطاقة. يشير انخفاض الجهد الذي يزيد عن 0.2 فولت إلى وجود خلل في توصيل التأريض. تُحدد هذه الطريقة لتحديد الأعطال المقاومة بدقة دون الحاجة إلى التخمين.

تفسير صوت نقرة الملف اللولبي والمرحل

صوت طقطقة واحدة مسموع يعني أن الملف اللولبي قد تم تشغيله، لكن المحرك لم يدُر. وهذا يشير إلى وجود عطل في محرك التشغيل. قِس الجهد الكهربائي عند المسمار الرئيسي للمكون أثناء تشغيل المحرك. إذا وصل التيار الكهربائي كاملاً، لكن المحرك لم يصدر أي صوت، فيجب استبدال المكون.

يشير صوت الطقطقة السريع إلى أن الملف اللولبي يعمل ويتوقف بشكل متكرر. ينخفض جهد مصدر الطاقة تحت الحمل. قم بإجراء اختبار الحمل. يجب أن توفر الوحدة السليمة ما لا يقل عن 9.6 فولت تحت الحمل. تشير القراءات الأقل من ذلك إلى ضرورة استبدال وحدة التزويد بالطاقة. هذا النمط شائع عندما يبقى النظام في وضع الخمول لفترات طويلة.

سجّل كل قراءة أثناء فحص النظام الكهربائي. هذه الأرقام تُساعدك في الخطوات المتبقية. ينطبق مسار الدائرة نفسه على جميع وحدات المولدات الصناعية تقريبًا. يُنتج مفتاح الأمان المحايد المعيب أو وصلة لوحة التحكم المتآكلة أعراضًا متطابقة.

لا يعمل مولد الديزل، ويتطلب تشخيص العطل الصبر. اتبع هذه الخطوات. خطوات استكشاف الأعطال الكهربائية وإصلاحها بالترتيب.

الخطوة الرابعة: عمليات السحب الطفيلية واختبار البداية

عزل عمليات استهلاك الطاقة الطفيلية التي تستنزف البطارية

يؤدي سحب التيار الطفيلي إلى استنزاف البطارية أثناء توقف المولد عن العمل. هذا العطل يجعل الوحدة غير قادرة على التشغيل عند الحاجة. اضبط جهاز القياس المتعدد على وضع قياس التيار المستمر (DC) وقم بتوصيله على التوالي مع كابل البطارية السالب. يوفر مقياس التيار المشبكي بديلاً أكثر أمانًا لأنه يقيس التيار دون قطع الدائرة. انتظر حتى تدخل جميع الوحدات في وضع السكون قبل تسجيل القراءة. عادةً ما يسحب مولد الديزل السليم تيارًا ضئيلاً جدًا عند التوقف عن العمل. تشير القراءات التي تتجاوز هذا الحد الأدنى إلى وجود حمل طفيلي. اسحب المصهرات واحدًا تلو الآخر لعزل الدائرة المعيبة. تحمي هذه الخطوة التشخيصية البطارية ودائرة بدء التشغيل.

اختبار التشغيل على جهاز الاختبار أو تجاوز بادئ التشغيل بأمان

غالباً ما يشير بطء دوران المحرك إلى مقاومة زائدة في النظام الكهربائي وليس إلى عطل في محرك التشغيل. قم بإجراء اختبار تجاوز مباشر للتأكد. هذا الإجراء حل مؤقت للطوارئ فقط.

• قم بتجهيز قفازات عازلة، ومفك براغي أو مفتاح ربط، وكابل تشغيل المحرك.
• حدد موقع مرحل التشغيل أو الملف اللولبي على محرك التشغيل أو علبة ناقل الحركة.
• تأكد من أن توصيلات البطارية محكمة.
• حدد طرف الطاقة وطرف التشغيل على الملف اللولبي.
• أثناء ارتداء القفازات العازلة، قم بتوصيل طرف الطاقة بطرف التشغيل باستخدام كابل التشغيل.
• حاول تشغيل الجهاز. إذا اشتغل، فالمشكلة في الملف اللولبي. أما إذا لم يشتغل، فالمشكلة إما في محرك التشغيل أو البطارية.

تحذير: ينقل هذا المسار الجانبي التيار بالكامل مباشرةً. تشكل الأجزاء الدوارة والجهد العالي مخاطر إصابة خطيرة. ارتدِ قفازات عازلة وأبقِ يديك بعيدًا عن مجموعة التشغيل.

يُجرى اختبار على طاولة العمل لعزل محرك التشغيل عن الدائرة الكهربائية. يتم تطبيق الجهد المقنن ومراقبة سرعة الدوران. قد تتطلب أغلفة المولدات المختلفة إجراءات وصول مختلفة، لكن الاختبار الكهربائي يبقى نفسه. سجّل كل قراءة خلال مرحلة تحديد الأعطال هذه.

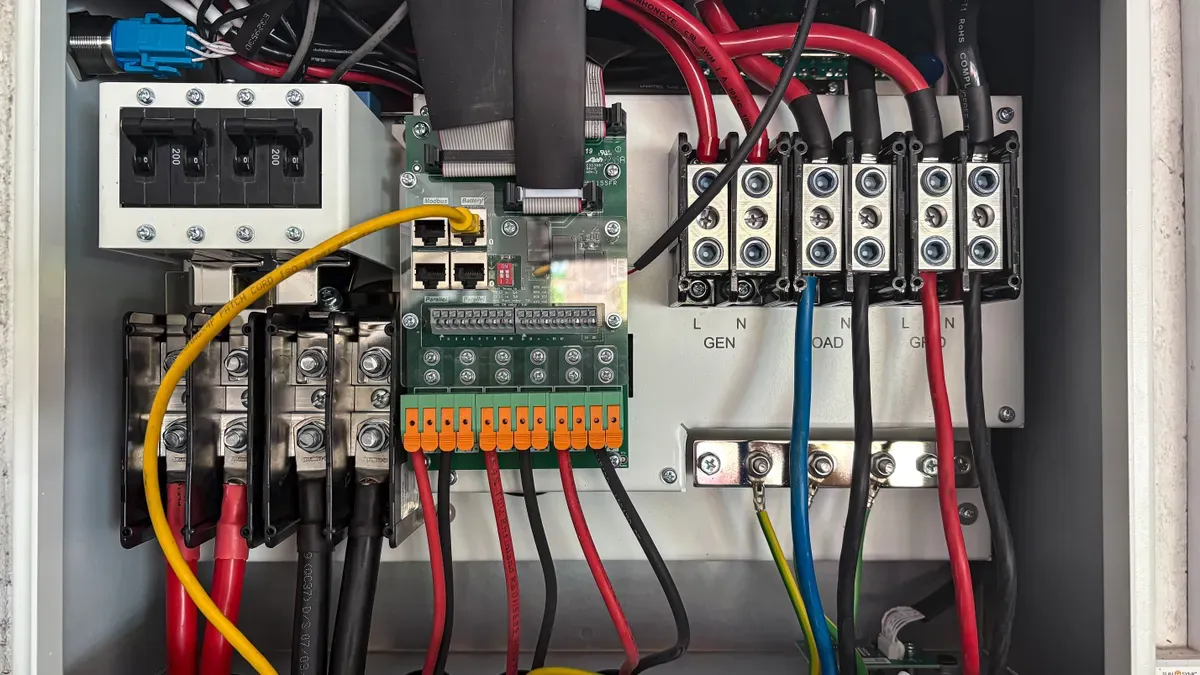

الخطوة 5: الظروف الميكانيكية، وأجهزة التعشيق، والوقود

تحقق من سرعة التشغيل، والتوقف المفاجئ، وأجهزة التعشيق

تكشف سرعة دوران المحرك ما إذا كان النظام الكهربائي يوفر طاقة كافية لتشغيله. يحتاج محرك الديزل إلى دوران كافٍ لتوليد حرارة الضغط. راقب عداد دورات المحرك أو استمع إلى إيقاع الدوران أثناء بدء التشغيل.

تحتاج معظم محركات الديزل إلى الدوران بسرعة تتراوح بين 150 و250 دورة في الدقيقة تقريبًا قبل بدء تشغيلها، وتشير بعض المصادر التقنية إلى نطاق أوسع يتراوح بين 100 و300 دورة في الدقيقة. وعادةً ما يكون بدء التشغيل بسرعة أقل من 100 دورة في الدقيقة غير كافٍ لتحقيق الاشتعال بالضغط.

يشير دوران المحرك البطيء والمجهد إلى مقاومة زائدة في الكابلات أو ضعف البطارية. أما توقف الدوران تمامًا فيحدث بسبب تعطل أحد الملحقات، أو تعطل مضخة الماء، أو تلف المحمل. في حال الاشتباه بتعطل أحد الملحقات، افصل الحزام وحاول مرة أخرى.

أجهزة التحكم الحديثة كما أنها تمنع تشغيل المحرك عبر أجهزة التعشيق الآمنة. وتمنع هذه الأعطال المُعلقة تشغيل المحرك حتى يتم إصلاحها في لوحة التحكم.

تحقق من صمام الوقود، وتفريغ الهواء، والتسخين المسبق

يجب أن يتم تنشيط صمام الوقود أثناء تشغيل المحرك لفتح تدفق الوقود. استمع إلى صوت طقطقة مسموع عند مضخة الحقن. عدم سماع أي طقطقة يشير إلى وجود عطل كهربائي في دائرة الصمام أو مشكلة في منطق لوحة التحكم.

يؤدي وجود هواء محبوس في أنابيب الوقود إلى عدم تشغيل المحرك حتى عند دورانه بشكل طبيعي. قم بتفريغ الهواء من النظام بطريقة منهجية.

• اجمع الأدوات: مجموعة مفاتيح ربط، مفتاح برغي التنفيس، قطع قماش نظيفة، نظارات واقية، ووقود الديزل.
• حدد موقع خزان الوقود والأنابيب والفلتر والحاقنات قبل البدء.
• تأكد من إيقاف تشغيل المحرك وإزالة المفتاح.
• تحقق من وجود برغي تنفيس مدمج في فلتر الوقود.
• ضع قطعة قماش أسفل البرغي، وقم بفكه عكس اتجاه عقارب الساعة، واترك خليط الهواء والوقود يخرج حتى يتدفق الوقود الخالي من الفقاعات فقط.

تتبّع مسار الوقود من الخزان إلى البخاخات. ابدأ بتفريغ الهواء من أدنى نقطة، عادةً ما تكون علبة الفلتر أو فاصل الماء. قم بفك برغي التفريغ دورة أو دورتين، ثم شغّل مضخة الرفع اليدوية حتى يتدفق الوقود بدون فقاعات. أحكم ربط البرغي بينما لا يزال الوقود يتدفق. قم بتفريغ الهواء من البخاخات أخيرًا، بدءًا من الأبعد إلى الأقرب.

تساعد شمعات التسخين أو أنظمة التسخين المسبق على بدء التشغيل في الأجواء الباردة. اختبر الجهد الكهربائي عند موصل شمعات التسخين أثناء التسخين المسبق. وأخيرًا، افحص منظم السرعة ووصلة توصيل الوقود للتأكد من عدم وجود أي تشابك أو انفصال في القضبان. تُكمل هذه الفحوصات الميكانيكية عملية تشخيص أعطال بدء التشغيل.

متى يجب التوقف والاتصال بمحترف؟

مؤشرات الخطر والمخاطر عالية الجهد

بعض الأعطال تتجاوز نطاق التشخيص الميداني. يتطلب تلف المحرك الداخلي، وإيقاف التشغيل الوقائي المتكرر، وارتفاع درجة الحرارة غير المبرر، فحصًا فنيًا متخصصًا. يشير انخفاض ضغط الزيت المصحوب بضوضاء غير طبيعية في المحرك إلى عطل في مضخة الزيت، أو تآكل المحامل، أو تلف نظام التزييت. تدل أصوات الطرق أو الخشخشة أو الطحن على تآكل أو تلف المكونات الداخلية. يشير الدخان الأزرق إلى تآكل الحلقات المانعة للتسرب أو حلقات المكابس. يشير الدخان الأبيض إلى تسرب سائل التبريد أو مشاكل في نظام الوقود. تتطلب هذه الأعراض فنيًا مؤهلًا، ولا يمكن إجراء المزيد من عمليات التشخيص في موقع العمل.

تشكل الدوائر الكهربائية ذات الجهد العالي مخاطر جسيمة. المولد الكهربائي و منظم الجهد التلقائي (AVR) التشخيص، والقياسات الكهربائية المباشرة، والإصلاحات الداخلية لمفاتيح التحويل التلقائي، وأعطال نظام الانبعاثات، كلها تشكل خطر الصعق بالكهرباء. لا تحاول القيام بهذه الإصلاحات دون التدريب والمعدات المناسبة. أي مولد كهربائي يعاني من أعطال مستمرة بعد الفحوصات الكهربائية يستدعي أيضًا خدمة فنية متخصصة. عند استمرار الأصوات أو الاهتزازات غير المعتادة، حدد موعدًا للفحص ليتمكن فني مؤهل من تشخيص مصدر العطل والتوصية بالإصلاحات أو الصيانة الشاملة.

قراءة ذات صلة: تعلّم كيف يُتلف جهاز تنظيم الجهد الصوتي المعيب أجهزتك الإلكترونية قبل محاولة إجراء أي تشخيصات معقدة للجهد الكهربائي.

الصيانة الوقائية وتوفير قطع الغيار

تمنع الصيانة الدورية معظم حالات عدم تشغيل المحرك. قم بإجراء اختبارات حمل البطارية على فترات منتظمة. نظف أطراف البطارية وشدها جيدًا خلال كل زيارة صيانة. راجع سجلات أعطال وحدة التحكم واختبر أجهزة التعشيق الآمنة. تضمن هذه الخطوات موثوقية دائرة بدء التشغيل.

اتبع التسلسل المكون من خمس خطوات كإجراء ميداني قابل للتكرار. ابدأ بفحص جهد البطارية وتوصيلاتها. انتقل إلى المفاتيح ولوحة التحكم. تتبع دائرة بدء التشغيل والملف اللولبي بعد ذلك. ثم تحقق من استهلاك الطاقة الطفيلي واختبر بادئ التشغيل. اختتم بفحص الأجزاء الميكانيكية، ونظام التعشيق، والوقود. في معظم حالات عدم تشغيل مولدات الديزل، يعود السبب إلى الجهد أو التوصيلات أو انقطاع في نظام الأمان، وليس إلى بادئ التشغيل نفسه. وثّق كل قراءة للجهد والمقاومة أثناء استكشاف الأعطال وإصلاحها. هذه الممارسة تُسرّع عمليات التشخيص المستقبلية لأي وحدة مولد. تضمن اختبارات حمل البطارية الدورية، وتنظيف أطراف التوصيل، وفحص لوحة التحكم موثوقية بدء التشغيل. استخدم قطع غيار موثوقة من موردين مثل قطع غيار ميغاواط يساعد على تجنب فترات التوقف المتكررة.

التعليمات

ما هو نطاق الجهد الذي يشير إلى وجود مشكلة في البطارية؟

يشير انخفاض جهد الراحة بشكل ملحوظ عن القيمة الاسمية للبطارية السليمة، أو انخفاض جهد التشغيل بشكل كبير، إلى ضعف البطارية. ويؤدي هذا الانخفاض بشكل موثوق إلى انخفاض الجهد بشكل ملحوظ. يمنع بدء التشغيل يشير ذلك إلى أن البطارية لا تستطيع دعم دائرة التشغيل.

لماذا يتسبب مفتاح الأمان المحايد في فشل بدء التشغيل؟

يفصل مفتاح الأمان المحايد دائرة التشغيل عند حدوث عطل. تتسبب الرطوبة في تآكل الوصلات في المولدات المكشوفة أو الخارجية، مما يجعلها نقطة ضعف شائعة. ويؤكد اختبار الاستمرارية سلامة عمل الدائرة.

ماذا يعني صوت الطقطقة السريع الصادر من الملف اللولبي؟

يشير صوت الطقطقة السريع إلى أن الملف اللولبي يعمل ويتوقف بشكل متكرر. ينخفض الجهد تحت الحمل. ويؤكد اختبار الحمل الذي يُظهر قراءة أقل من 9.6 فولت ضرورة استبداله.

كيف تعزل عملية سحب البيانات الطفيلية؟

قم بتوصيل جهاز القياس المتعدد على التوالي مع الكابل السالب. انتظر حتى تدخل جميع الوحدات في وضع السكون. تشير القراءة الأعلى من الحد الأدنى المعتاد لسحب التيار إلى وجود حمل طفيلي. اسحب المصهرات بشكل فردي لتحديد موقع الدائرة.

متى يجب أن تتوقف عملية التشخيص ويتولى الأمر متخصص؟

توقف فوراً عند سماع أصوات تلف داخلي في المحرك، أو وجود دوائر كهربائية ذات جهد عالٍ، أو حدوث عمليات إيقاف تشغيل متكررة للحماية. يجب أن يتولى فني مؤهل ومدرب تدريباً مناسباً التعامل مع هذه المخاطر.
