أعطال لوحة التحكم في المولد: كيفية اختبار واستبدال المرحلات المعيبة

قد تؤدي أعطال مرحلات لوحة التحكم في المولدات إلى توقف العمليات فورًا وتعطيل الأنظمة الصناعية الحيوية. عند تعطل هذه المرحلات، تواجه المنشآت خطرًا مباشرًا يتمثل في توقف غير متوقع للعمليات وتأخيرات تشغيلية مكلفة. لذا، يُعد التشخيص السريع وتوفير قطع غيار موثوقة أمرًا بالغ الأهمية للحفاظ على تشغيل لوحات التحكم في المولدات بأعلى كفاءة. قطع غيار ميغاواط تُعتبر هذه الشركة مصدراً موثوقاً لقطع غيار مولدات الطاقة الثقيلة، حيث توفر مكونات عالية الجودة مع شحن سريع ودعم فني متجاوب. كما تساهم بروتوكولات الصيانة المتسقة واختيار المرحلات عالية الجودة في منع الأعطال المستقبلية، وحماية المولدات الصناعية من انقطاعات التيار الكهربائي التي يمكن تجنبها.

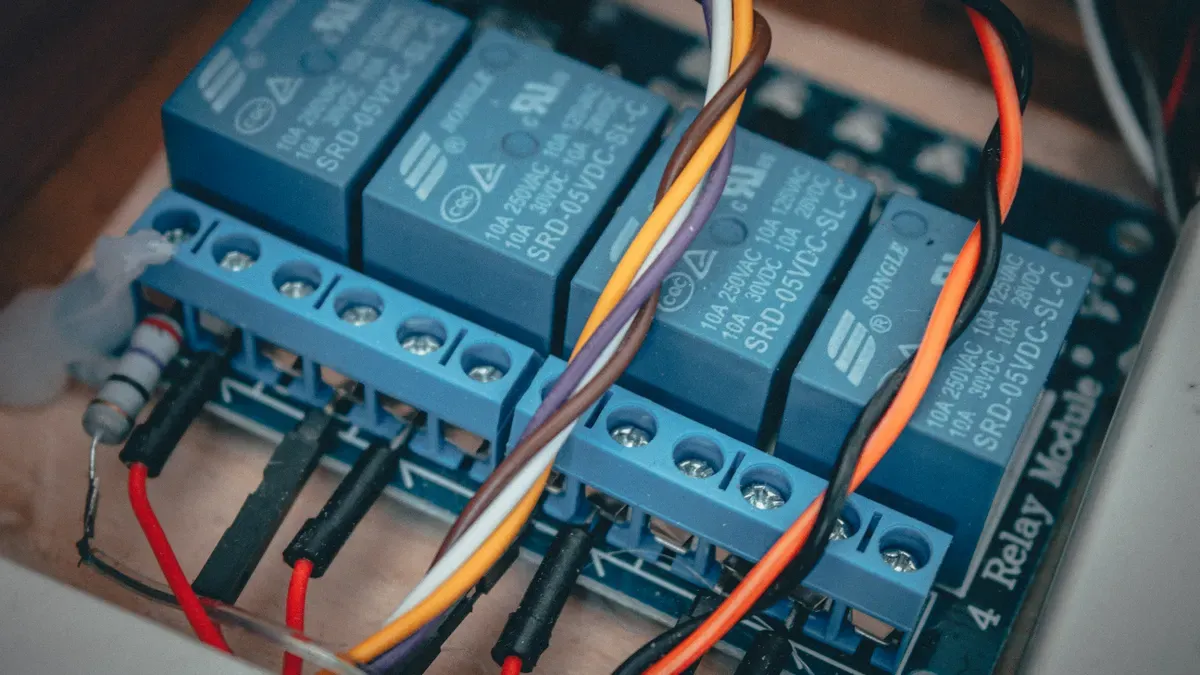

استكشاف أعطال مرحلات لوحة التحكم بالمولد وإصلاحها

أعراض شائعة لفشل المرحل

تُؤدي أعطال لوحات التحكم بالمولدات الكهربائية إلى تعطيل العمليات الصناعية بشكل متكرر. أثناء تشخيص الأعطال الشائعة في لوحات التحكم الكهربائية، غالبًا ما تُشير أعراض مُحددة إلى مشاكل في المرحلات. قد تتوقف واجهة اللوحة عن الاستجابة، أو قد يُلاحظ تأخير ملحوظ في تنفيذ أوامر التشغيل والإيقاف. في بعض الحالات، تنطلق الإنذارات دون سبب واضح، وتظهر قراءات غير متناسقة على الشاشة. إذا تُركت هذه الأعطال دون حل، فقد تتفاقم لتؤدي إلى انقطاعات حادة في التيار الكهربائي وأعطال في مكونات أخرى. يُلخص الجدول أدناه الأعراض الأكثر شيوعًا:

يُعدّ التعرّف على هذه العلامات التحذيرية المبكرة أمرًا بالغ الأهمية لمنع الأعطال المتتالية وتقليل فترات التوقف المكلفة. كما تُمكّن مهارات التشخيص الفني فرق الصيانة من تحديد الأعطال الشائعة في لوحات التحكم الكهربائية قبل أن تتفاقم إلى أعطال شاملة.

عند تشخيص هذه الأعراض، من الضروري التمييز بين أعطال منطق اللوحة ومشاكل الأجهزة المتصلة بها. إذا كان اختبار المرحل طبيعيًا ولكن استمرت أعطال التشغيل/الإيقاف، فيجب على الفنيين التحقق من مكونات التنفيذ بالرجوع إلى دليلنا الميداني. إيقاف توصيلات الملف اللولبي واختباره وبالمثل، إذا عرضت اللوحة تحذيرات متقطعة بدلاً من أعطال حقيقية، يمكنك تحديد السبب الجذري بسرعة باستخدام اختبار المستشعر لمدة 5 دقائق لتشخيص إنذار ارتفاع درجة الحرارة الخاطئ .

أسباب تعطل المرحل

تلعب الظروف البيئية دورًا حاسمًا في موثوقية لوحات التحكم الكهربائية. فالرطوبة العالية قد تتسبب في تسرب الرطوبة، مما يؤدي إلى التآكل وحدوث تماس كهربائي. كما أن ارتفاع درجات الحرارة يُضعف الاستقرار الحراري للمكونات الإلكترونية، مما ينتج عنه أعطال وأخطاء تشغيلية. وتساهم مشاكل الأسلاك والوصلات أيضًا في تعطل المرحلات. إن حماية المولدات الصناعية من هذه العوامل البيئية يضمن أداءً ثابتًا. وتُعد عمليات الفحص الدورية للكشف عن علامات تعطل المكونات والتشخيص الفوري للأعطال الشائعة أمرًا ضروريًا للحفاظ على سلامة النظام.

يجب حماية المعدات الكهربائية والإلكترونية من التأثيرات البيئية الضارة، بما في ذلك ارتفاع درجة الحرارة والرطوبة:

• تؤدي الرطوبة العالية إلى التآكل والماس الكهربائي.
• تتسبب درجات الحرارة المرتفعة في حدوث أخطاء وأعطال تشغيلية.
• تزيد مشاكل الأسلاك والوصلات من خطر حدوث الأعطال.

عندما تكون هناك حاجة إلى مرحلات بديلة موثوقة، تقدم شركة ميجاوات بارتس حلولاً عالية الجودة للوحات التحكم في المولدات.

احتياطات السلامة للوحات التحكم الكهربائية

تبقى السلامة أولويتك القصوى عند تشخيص أعطال أنظمة المولدات. اتبع إرشادات إدارة السلامة والصحة المهنية (OSHA) والرابطة الوطنية للحماية من الحرائق (NFPA) لحماية نفسك والآخرين. حافظ على مسافة آمنة حول المولد، وتأكد من سهولة الوصول إلى مفاتيح إيقاف الطوارئ. ارتدِ دائمًا معدات الحماية الشخصية المناسبة ، بما في ذلك القفازات المعزولة، ونظارات السلامة، والملابس المقاومة للشرارة الكهربائية. تمنع إجراءات الإغلاق/التعليق التنشيط العرضي للطاقة أثناء الصيانة.

نصيحة: تي يجب على الفنيين التأكد دائمًا من ارتداء معدات الوقاية الشخصية المناسبة قبل البدء بأي إجراءات تشخيص الأعطال. يساهم الفحص الدوري والالتزام الصارم بمعايير السلامة في تقليل المخاطر وضمان التشغيل الموثوق للوحات التحكم الكهربائية داخل أنظمة المولدات.

بالنسبة للأنظمة التي تعاني من أعطال أو مشاكل متكررة، فإن استكشاف فئات المرحلات وأجهزة التحكم في Megawatts Parts يوفر حلولاً موثوقة وطويلة الأمد.

عملية استكشاف الأخطاء وإصلاحها خطوة بخطوة

يُمكّن اتباع نهج منهجي في استكشاف الأعطال الفنيين من تشخيص مشاكل المرحلات في لوحات التحكم بالمولدات بكفاءة. ويؤدي اتباع عملية منظمة إلى تقليل وقت التوقف عن العمل وتجنب استبدال الأجزاء غير الضرورية. كما تُحسّن هذه الطريقة المنهجية توثيق الصيانة للرجوع إليه مستقبلاً، مما يضمن إصلاحات أسرع وأكثر دقة.

الأدوات اللازمة للاختبار

يتطلب اختبار مكونات التحكم الرئيسية بأمان ودقة استخدام المعدات المناسبة. يجب أن تستوفي جميع أدوات التشخيص معايير السلامة والشهادات الصناعية. تتضمن القائمة التالية الأدوات الأساسية ومعاييرها ذات الصلة:

• مفكات براغي وزردية معزولة (UL 508، CSA C22.2)
• جهاز قياس متعدد مزود بإمكانية اختبار المرحلات (IEC 61810-1)
• مقياس التيار الكهربائي
• جهاز اختبار مقاومة العزل المحمول
• معدات الوقاية الشخصية: قفازات، نظارات واقية، ملابس مقاومة للشرر الكهربائي

نصيحة: يجب على الفنيين التحقق دائمًا من مصدر الطاقة الداخل قبل البدء بأي عملية تشخيص للأعطال. من الضروري التأكد من أن جميع أجهزة الاختبار مصممة للعمل مع مستويات الجهد والتيار المحددة الموجودة في لوحة تحكم المولد.

الفحص البصري واليدوي

تبدأ عملية استكشاف الأعطال وإصلاحها بفحص المرحل والمكونات المحيطة به بصريًا. ابحث عن علامات ارتفاع درجة الحرارة أو التآكل أو التلف المادي. افحص الأسلاك والوصلات للتأكد من عدم وجود أطراف مفكوكة أو أسلاك مهترئة أو تغير في اللون. استخدم الجدول أدناه لتوحيد أساليب الفحص اليدوي:

مثال عملي: إذا ظهرت على المرحل علامات احتراق وغلاف منصهر، فهذا يشير إلى حالة خطرة حيث أدى ارتفاع درجة الحرارة الشديد إلى تلف المكون. يجب على الفنيين فصل مصدر الطاقة فورًا واستبدال المرحل لمنع المزيد من تلف النظام.

ملحوظة: يُرجى الرجوع دائمًا إلى وثائق نظام المولد قبل إجراء أي عمليات فحص يدوية. يضمن ذلك الالتزام التام بإرشادات الشركة المصنعة ويمنع أخطاء التشخيص الشائعة.

إجراءات اختبار جهاز القياس المتعدد

يُستخدم جهاز قياس متعدد لاختبار وظائف المرحل الأساسية، مثل سلامة الملف واستمرارية التلامس، لتأكيد التشخيص. اتبع هذه الخطوات للحصول على نتائج دقيقة:

• اضبط جهاز القياس المتعدد على وضع الأوم (Ω) لقياس مقاومة الملف، وقارن النتيجة بالنطاق المحدد من قبل الشركة المصنعة.
• اختبر استمرارية الاتصال عن طريق التحقق من وجود دائرة مفتوحة (مقاومة لا نهائية) عبر نقاط التلامس المفتوحة عادةً (NO) ودائرة مغلقة (مقاومة قريبة من الصفر) عبر نقاط التلامس المغلقة عادةً (NC) أثناء فصل الطاقة عن المرحل.
• قم بتطبيق جهد التحكم المقنن على الملف بأمان واستمع إلى صوت نقرة التنشيط المسموعة، ثم أعد اختبار نقاط التلامس للتأكد من انتقالها بين الحالات بشكل صحيح.
• قم بتوثيق جميع قيم المقاومة المقاسة وقراءات الجهد الكهربائي لسجلات الصيانة وللرجوع إليها مستقبلاً.

مثال عملي: يقوم فني بضبط جهاز قياس متعدد الأغراض لقياس المقاومة عبر ملف المرحل. إذا أظهرت القراءة دائرة مفتوحة (مقاومة لا نهائية)، فهذا يؤكد وجود عطل في الملف الداخلي. يجب استبدال المرحل وإعادة اختبار الدائرة للتأكد من عملها بشكل صحيح.

يُحذًِر: لا تتجاوز بروتوكولات السلامة أثناء الاختبار. يجب على الفنيين دائمًا عزل الدوائر الثانوية لمحول التيار، وقياس مقاومة العزل، والتأكد من القطبية قبل المضي قدمًا في اختبار المرحل الوظيفي.

اتباع عملية استكشاف الأعطال وإصلاحها خطوة بخطوة يقلل المخاطر ويتجنب توقف المنشأة المكلف. كما يضمن اختبار مكونات التحكم الرئيسية بدقة والتحقق من مصدر الطاقة الوارد قبل استبدال أي مكون. في حالة الأعطال الكهربائية المعقدة التي تتجاوز المرحلات الأساسية، قد تتطلب المنشآت وحدات منطقية متقدمة، مثل وحدة التحكم الإلكترونية من كاتربيلر للطرازين CAT 3516B/3508B، لاستعادة سلامة النظام بالكامل.

3482387 وحدة التحكم الإلكترونية من Caterpillar لـ Cat 3516B، 3508B

$12929.82

يتعلم أكثر أضف إلى السلة

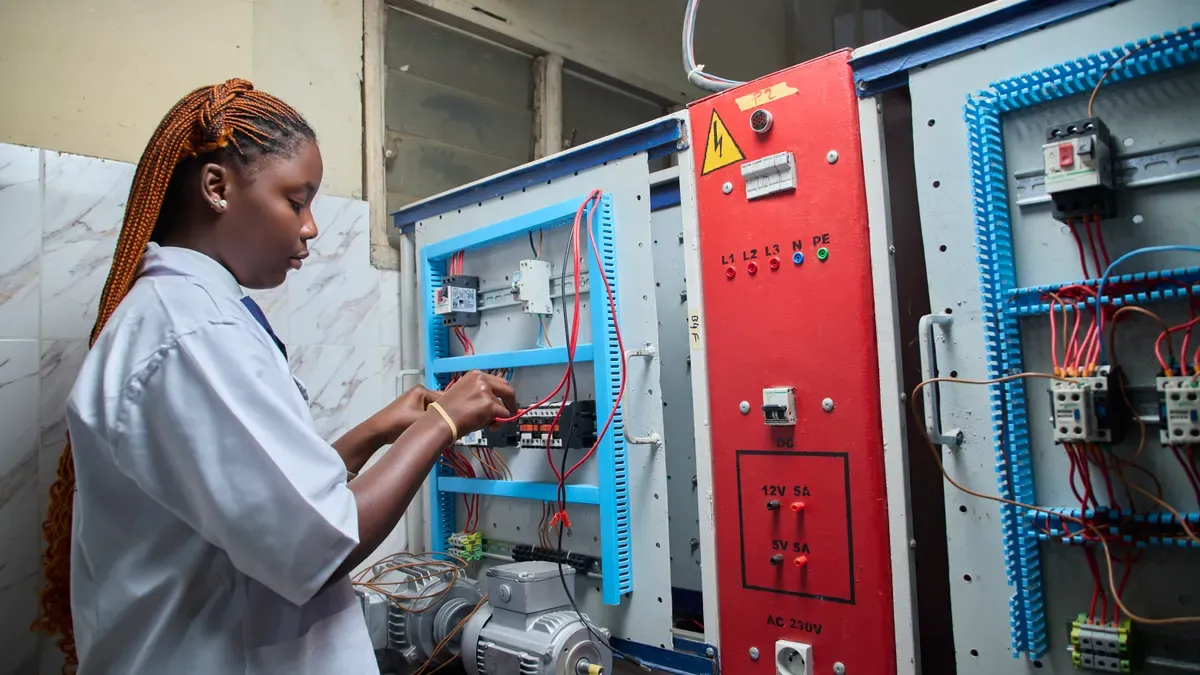

استبدال المرحلات المعيبة في لوحات التحكم الكهربائية

خطوات التحضير والسلامة

يجب تجهيز المولد ولوحات التحكم الكهربائية بعناية قبل البدء في أي عملية استبدال للمرحلات. يجب على الفنيين البدء بفصل جميع مصادر الطاقة، بما في ذلك بطارية بدء تشغيل المولد - إزالة الطرف السالب أولاً وإعادة توصيله أخيرًا. يجب إيقاف تشغيل الطاقة عند مفتاح التحويل الرئيسي وتعطيل وظائف التشغيل التلقائي تمامًا. يجب تأمين النظام باستخدام إجراءات العزل والتحذير القياسية (LOTO)، بما في ذلك وضع علامة "ممنوع التشغيل" واضحة. يجب على الأفراد استخدام أدوات معزولة معتمدة حصريًا والعمل على أسطح جافة ومعزولة. يجب ضمان تهوية كافية داخل غرفة محطة المولد أو المظلة. يجب السماح لمكونات المحرك بالتبريد تمامًا قبل الصيانة. تتطلب البطاريات وأنظمة الوقود عناية فائقة مع ارتداء واقيات للعينين واليدين. يجب قفل توصيلات الطاقة الإضافية أو العامة لمنع التنشيط العرضي. يجب أن تبقى مطفأة حريق مصنفة للحرائق الكهربائية في متناول اليد في جميع الأوقات. علاوة على ذلك، يجب ألا يعمل الفنيون بمفردهم أبدًا على الأنظمة الصناعية ذات الجهد العالي؛ يجب أن يكون هناك أفراد احتياطيون حاضرون للمساعدة في حالة الطوارئ.

تحذير: إن تجاوز إجراءات العزل هذه يعرض الأفراد لخطر الصدمات الكهربائية الشديدة، ومخاطر الحريق، وأضرار جسيمة بالمعدات. لذا، يُعدّ الالتزام الصارم ببروتوكولات السلامة أمراً ضرورياً لحماية الفنيين والبنية التحتية الحيوية للمنشأة.

إزالة وتركيب المرحلات

بمجرد تحديد المرحل المعطل داخل لوحة التحكم الكهربائية باستخدام نتائج الفحص والاختبار السابقة، يمكن للفنيين البدء بعملية الإزالة. يجب فك جميع توصيلات الأسلاك وإزالتها بعناية، مع توثيق أو وضع علامات على مواقعها بدقة لضمان إعادة تركيبها بشكل صحيح. بعد ذلك، يجب استخراج المكون بعناية من مقبسه أو حامل التثبيت. يجب فحص قاعدة المرحل والمنطقة المحيطة بها بدقة للتأكد من خلوها من التآكل أو تسرب الرطوبة، وتنظيف أطراف التوصيل إذا لزم الأمر.

أثناء التركيب، من الضروري التأكد من أن المرحل الجديد يطابق تمامًا مواصفات الجهد والتيار الأصلية المطلوبة لنظام المولد. يجب تثبيت جميع توصيلات الأسلاك بإحكام لمنع حدوث أعطال مقاومة عالية أو ارتخاء ناتج عن اهتزاز المحرك. باستخدام مواد عالية الجودة من الدرجة الصناعية مرحلات المولد يضمن التعامل مع موردين موثوقين التشغيل الموثوق به على المدى الطويل ويقلل من دورات الصيانة المستقبلية.

نصيحة: تأكد من مراجعة مخططات الأسلاك ووثائق النظام جيداً قبل إعادة توصيل أي أسلاك. هذه الخطوة تمنع الأخطاء الشائعة وتضمن التشغيل الآمن.

الاختبارات بعد الاستبدال

بعد تركيب المرحل الجديد، أعد توصيل الطاقة بلوحات التحكم الكهربائية. أعد ضبط النظام وتحقق من جميع قواطع الدائرة والصمامات. تأكد من توصيلات البطارية والأرضي. اختبر المولد بتشغيل تسلسل بدء التشغيل ومراقبة عمل المرحل بشكل صحيح. انتبه لأي إنذارات غير طبيعية أو تأخيرات. معظم الأعطال التي تحدث بعد الاستبدال ناتجة عن مشاكل في البطارية، ومشاكل في إمداد الوقود أو وجود هواء في نظام الوقود. عالج هذه المشكلات فورًا لتجنب المزيد من التوقف. وثّق عملك لتسهيل عمليات استكشاف الأعطال والصيانة المستقبلية.

إذا أشار التشخيص إلى خلل منطقي أوسع نطاقًا بدلاً من عطل كهروميكانيكي واحد، فاستكشف النطاق الشامل لـ أجهزة التحكم في المولدات في ميغاواتس بارتس للحصول على ترقيات موثوقة للأنظمة.

الصيانة الوقائية للوحات التحكم في المولدات

نصائح للفحص والتنظيف

تتطلب حماية لوحات التحكم في المولدات من الأعطال غير المتوقعة فحصًا وتنظيفًا دوريًا منتظمًا. ينبغي على فرق الصيانة إجراء فحوصات بصرية أسبوعية لتحديد أي تلف مادي، أو وصلات مفكوكة، أو تراكم للغبار. يُزيل التنظيف الشهري باستخدام مكنسة كهربائية آمنة ضد التفريغ الكهروستاتيكي أو فرشاة ناعمة الأوساخ بفعالية دون الإضرار بالمكونات الإلكترونية الحساسة. يجب على الفنيين فحص التآكل بشكل دوري وفحص لوحات التحكم الكهربائية بحثًا عن أي علامات مبكرة للتلف. يُحافظ معايرة العدادات والمستشعرات كل ثلاثة أشهر على دقة النظام، بينما تُؤكد اختبارات نظام البطارية المنتظمة صحة جهد الشحن والحالة العامة. يضمن تنفيذ هذه الخطوات اكتشاف الأعطال مبكرًا والحفاظ على كفاءة عالية في تشخيصها.

نصيحة: يجب على الفنيين استخدام أدوات تنظيف غير كاشطة بشكل صارم لتجنب إتلاف نقاط التلامس الحساسة للمرحلات أو الأسلاك الداخلية.

إحكام الوصلات ومنع الرطوبة

يمكن تقليل أعطال لوحات التحكم في المولدات بشكل كبير من خلال التحقق المنهجي من جميع التوصيلات الكهربائية وإحكام ربطها خلال كل جلسة صيانة دورية. يوفر استخدام أطراف نحاسية مطلية بالفضة مقاومة فائقة للأكسدة. يُعد تطبيق عزم الربط المُتحكم به ضروريًا لمنع أعطال التوصيلات عالية المقاومة. كما أن استخدام حلقات زنبركية ومواد لاصقة صناعية لتثبيت البراغي يمنع بشكل فعال الارتخاء الناتج عن اهتزاز المحرك الشديد. علاوة على ذلك، فإن إحكام إغلاق مداخل الكابلات باستخدام حشيات مطاطية صناعية وصواميل ضغط معدنية، إلى جانب تركيب حلقات مانعة للتسرب، يمنع تسرب الماء والرطوبة إلى لوحات التحكم الكهربائية. تقضي هذه الإجراءات الوقائية على الأعطال الناتجة عن التوصيلات غير المحكمة ودخول الرطوبة.

ملاحظة: لا يزال تسرب الرطوبة والاهتزازات عالية التردد من الأسباب الرئيسية للأعطال الكهروميكانيكية في أنظمة المولدات الثقيلة. لذا، يُعدّ التعامل الاستباقي مع هذه المخاطر البيئية أمرًا بالغ الأهمية لإطالة عمر المعدات.

جدولة الصيانة الدورية

لتقليل الأعطال وتجنب الإصلاحات الطارئة، لا بد من جدولة صيانة وقائية دقيقة للوحات التحكم في المولدات. يجب فحص لوحة التحكم ومفتاح التحويل الرئيسي على فترات زمنية محددة من قبل الشركة المصنعة لضمان التشغيل الموثوق أثناء انقطاع التيار الكهربائي. ينبغي أن تتضمن خطة الصيانة الوقائية الشاملة فحوصات ميكانيكية للمحرك، وتحليل السوائل، واختبارات حمل البطارية، ومراجعات شاملة لنظام التحكم. تتيح الصيانة المنتظمة والمنظمة للفنيين تحديد أي خلل بسيط قبل أن يتفاقم إلى أعطال كارثية. يضمن هذا النهج الاستباقي الامتثال الصارم للوائح السلامة الصناعية، ويزيد من العمر التشغيلي للمولد إلى أقصى حد. تدعم شركة ميغاواتس بارتس أهداف الموثوقية طويلة الأجل هذه من خلال توفير مكونات عالية الجودة، مطابقة لمواصفات الشركات المصنعة الأصلية، لكل دورة صيانة.

تنبيه: تُعدّ الصيانة الوقائية الوسيلة الأمثل للوقاية من الأعطال غير المتوقعة وتوقف المنشآت المكلف. ويضمن دمج قطع غيار موثوقة من شركة ميغاواتس بارتس جاهزية لوحات التحكم بالمولدات بشكل كامل لأي تحدٍ تشغيلي.

يضمن الالتزام الصارم ببروتوكولات السلامة وجداول الصيانة الشاملة حماية البنية التحتية الحيوية، مما يضمن بقاء المولدات الصناعية جاهزة للاستخدام في حالات الطوارئ. تُعدّ شركة ميغاواتس بارتس الخيار الأمثل للحصول على قطع غيار موثوقة ودعم فني سريع الاستجابة.

إذا كانت فرق الصيانة الداخلية تفتقر إلى الخبرة المحددة المطلوبة لتشخيص لوحات التحكم المعقدة، فمن المستحسن بشدة الاتصال بفني مولدات صناعية معتمد للحصول على إرشادات ميدانية.

التعليمات

كيف يمكن تحديد المرحل المعطل في لوحة التحكم بالمولد؟

تُعدّ عدم استجابة أدوات التحكم، والإنذارات الكاذبة، والقراءات غير المتسقة مؤشرات رئيسية. إذا فشل المولد في تنفيذ أوامر التشغيل أو الإيقاف كما هو متوقع، فمن المرجح أن يكون السبب هو وجود خلل في المرحل. تُسهّل عمليات الفحص الدورية للنظام الكشف المبكر عن هذه المشكلات الكهروميكانيكية.

ما هي الأدوات المطلوبة لتشخيص أعطال المرحلات؟

يحتاج الفنيون إلى مفكات معزولة، وجهاز قياس متعدد الوظائف مزود بإمكانية اختبار المرحلات، ومعدات الوقاية الشخصية المناسبة. من الضروري أن تتوافق جميع أدوات التشخيص مع معايير السلامة الصناعية وأن تكون مصممة للعمل مع الفولتية المحددة للوحة.

هل يمكن استبدال المرحلات دون مساعدة فنية متخصصة في الموقع؟

يجب أن يتم استبدال المرحلات فقط بواسطة فنيين مدربين يلتزمون التزامًا تامًا بتوجيهات الشركة المصنعة الأصلية وبروتوكولات السلامة الخاصة بإجراءات العزل والتحذير (LOTO). في حالة تركيبات اللوحات المعقدة، يُنصح بشدة باستشارة فني صناعي معتمد. استخدام مكونات عالية الجودة من شركة ميغاواتس بارتس يضمن استعادة موثوقة للنظام.

ما هو جدول الصيانة الوقائية الموصى به للوحات التحكم في المولدات؟

تتطلب لوحات التحكم بالمولدات فحصًا بصريًا أسبوعيًا وتنظيفًا شهريًا لإزالة الأوساخ. يجب التحقق من التوصيلات الكهربائية والتأكد من عدم تسرب الرطوبة إليها شهريًا. كما يجب جدولة مراجعة شاملة للصيانة الوقائية كل ثلاثة أشهر لضمان موثوقية طويلة الأمد وتقليل وقت توقف المنشأة.
