أنظمة الحقن المباشر للوقود من المستوى الرابع النهائي وأنظمة الحقن بالسكك المشتركة: لماذا يؤدي التلوث الدقيق إلى تدمير حاقنات الديزل الحديثة

يُلحق التلوث الميكروبي أضرارًا بالغة بحاقنات الديزل الحديثة، نظرًا لأن أنظمة الحقن المباشر للوقود من الفئة الرابعة النهائية تعمل تحت ضغط هائل وبدقة متناهية تصل إلى مستوى الميكرون. تتسبب الشوائب التي تتجاوز عملية الترشيح في خدش المكونات الدقيقة وتعطيلها. كانت أنظمة المضخات الميكانيكية القديمة تتحمل كميات أكبر بكثير من الشوائب. أصبح الوقود الذي كان يعمل بكفاءة في السابق يشكل الآن تهديدًا حقيقيًا لحاقنات الحقن المباشر. يمكن أن يحمل ديزل المصافي كميات من الملوثات تفوق بكثير قدرة المحركات الحديثة على تحملها، وأصبحت جودة الوقود عاملًا حاسمًا. تتطلب أنظمة الحقن المباشر للوقود وقودًا نظيفًا في كل مرحلة. يزيد امتصاص الماء في الديزل الحديث من خطر التلوث الميكروبي. تشرح هذه المقالة آلية التلف داخل حاقنات الحقن المباشر، والأعراض التي يلاحظها المشغلون، والوقاية من خلال الترشيح، وخطوات المعالجة. غالبًا ما يعود فقدان ضغط الحقن إلى هذه الجزيئات الدقيقة.

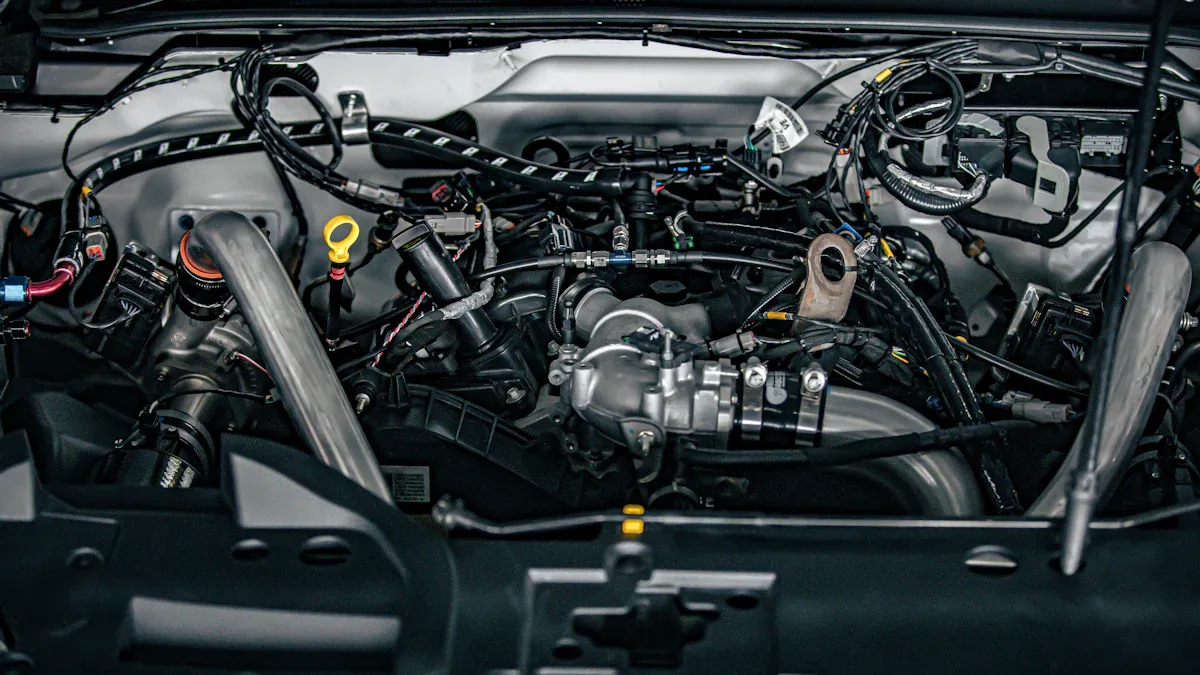

لماذا تعتبر حاقنات نظام السكك الحديدية المشتركة عرضة للتلف؟

تفاوتات دقيقة، ضغط شديد

تجمع محركات Tier 4 Final بين أنظمة الحقن بالسكك المشتركة وفجوات الحقن الضيقة للغاية وضغط السكك العالي جدًا. تعمل أنظمة الحقن بالسكك المشتركة عالية الضغط في محركات Tier 4 Final عند ضغوط حقن تتراوح بين 20,000 وأكثر من 30,000 رطل لكل بوصة مربعة، وفقًا لشركة Turnkey Industries. عند هذه الضغوط، تتقلص فجوات الحقن إلى من 1 إلى 3 ميكرون غالباً ما تكون الخلوصات الداخلية في صمام التحكم والفوهة أقل من 5 ميكرون، أي أضيق من خلية الدم الحمراء. وقد تصل دقة الحقن إلى 1-2 ميكرون. ويمكن لجزيء مجهري أن يسد هذه المكونات.

تتراكم الجسيمات الأكبر من الفتحة وتتسبب في تآكل مقاعد الفوهات وأسطح صمامات التحكم، مما يؤدي إلى احتكاكها وانحشارها. تصبح الشوائب التي تمر دون ضرر في نظام الضغط المنخفض مدمرة عند هذه الضغوط. يتسارع تآكل مكونات الحقن، ويتسرب الضغط. تؤدي الهوامش الضيقة والضغط العالي إلى تدهور عملية التذرية واضطراب أنماط الرش. يزيد التلوث الذي يتجاوز فئة نقاء ISO 18/16/13 من سرعة التآكل. حتى التلوث الطفيف عند طرف الفوهة يتسبب في احتراق غير كامل وانبعاثات مرتفعة.

فجوة تلوث الوقود

قد تحتوي أنظمة مكافحة تلوث وقود الديزل الخارج من المصافي على ملوثات أكثر بكثير مما صُمم محرك الديزل الحديث لتحمله. هذا التفاوت يفسر سبب تلف حاقنات الديزل الحديثة بفعل التلوث الدقيق حتى عندما يفي الوقود بمعايير الإمداد الأساسية. لا تستطيع حاقنات نظام السكك الحديدية المشتركة تحمل ما كانت الأنظمة الميكانيكية القديمة قادرة على استيعابه.

تُعدّ أنواع وقود الديزل الحديثة أكثر عرضةً لامتصاص الماء. يتجمع الماء في وقود الديزل عند سطح التماس بين الماء والوقود، مما يُهيئ بيئةً مثاليةً لنمو الكائنات الدقيقة. والنتيجة هي وقود ملوث يبدو ظاهريًا صالحًا للاستخدام، ولكنه يحمل في طياته بقايا بيولوجية وماءً حرًا باتجاه البخاخات. وتزيد رداءة جودة الوقود من تفاقم المشكلة. لذا، أصبح فحص جودة الوقود في الخزانات، وليس فقط في المصافي، ضرورةً عمليةً لأي شخص يُشغّل معدات الحقن المباشر للوقود.

قراءة ذات صلة: تعرّف على كيفية حماية نظامك من الرطوبة في دليلنا الخاص بـ التغلب على استحلاب الماء .

كيف يؤدي التلوث الدقيق إلى تدمير حاقنات الديزل الحديثة

تسجيل نقاط المكبس وإعادة الوقود

يُتلف التلوث الدقيق حاقنات الديزل الحديثة من خلال عملية ميكانيكية تبدأ داخل مضخة الضغط العالي. تتصرف الملوثات الجسيمية الصلبة العالقة في الديزل كأدوات قطع، حيث تُحدث خدوشًا في الأسطح المعدنية نتيجة احتكاك الأجزاء ببعضها. هذا الخدش دائم، فكل دورة لمكبس ملوث على أسطوانته تُزيل المزيد من المادة. تنضم الشظايا الناتجة عن هذا التآكل إلى الوقود المتداول، مما يزيد من مستوى التلوث مع كل دورة.

تعمل المكابس والأسطوانات في أنظمة الحقن المباشر للوقود بمسافات ضيقة للغاية. وتتسبب الملوثات الكاشطة في تلف سريع لهذه الأسطح المتلامسة، مما يؤدي إلى عدم استقرار الضغط وأخطاء في توقيت الوقود. وعندما يضعف غشاء الزيت نتيجة التلوث، تتلامس الأسطح المعدنية مباشرة، فيزداد الاحتكاك وترتفع درجة الحرارة، وتتدهور الأسطح بسرعة بسبب فشل التزييت وبدء التلامس المباشر بين المعدن والمعدن.

يُحدث المكبس المتضرر مسارًا للتسريب. يتسرب الوقود من خلال سطح منع التسرب التالف بدلًا من أن يُدفع عبر فوهة الحاقن. يعود هذا الوقود، الذي يُسمى أيضًا بالتسريب، إلى الخزان أو علبة الفلتر. لا يستطيع النظام توليد ضغط كافٍ في السكة لأن الضغط يتسرب عبر الفجوة المتضررة. تعمل الحاقنات التالفة بشكل غير صحيح، مما يؤدي إلى احتراق غير كامل. تظهر انبعاثات أعلى وقوة أقل معًا.

يؤدي التآكل داخل مضخات الحقن إلى فتح مسارات تسريب إضافية. تنتقل الملوثات إلى أقسام التحكم في الوقود عبر هذه الفجوات، مما يؤدي إلى تدهور جودة التشحيم ودقة توصيل الوقود. تقوم مضخة الضغط العالي بتدوير الخليط الملوث عبر قضبان الوقود والحاقنات وخطوط الإرجاع في غضون ثوانٍ، مما يتسبب في انتشار الضرر في جميع مكونات النظام.

يُعدّ تلوث الوقود السبب الرئيسي لأعطال حاقنات وقود الديزل الحديثة. يُقلّل التلوث من كفاءة التزييت، مما يُسرّع تآكل جميع الأجزاء المتحركة. تعتمد حاقنات نظام الحقن المباشر للوقود على وقود الديزل للاحتراق والتزييت. عندما يحمل الوقود جزيئات كاشطة، تتلف طبقة التزييت ويتسارع التآكل.

قراءة ذات صلة: فهم تأثير الأداء في دراسة متعمقة لحاقنات الوقود وكفاءة استهلاك الوقود.

انسداد وفقدان ضغط السكك الحديدية

يؤدي تلوث نظام الوقود إلى انسداد يُعيق عمل مضخة الضغط العالي. كما تُلحق المياه والأوساخ والجسيمات الدقيقة أضرارًا بالمكونات المصنعة بدقة عالية والتي تعمل تحت ضغوط هائلة. وتتسبب آثار المياه في تآكل مقاعد إبر الحقن ومكابس المضخة. وتُلحق الجسيمات أضرارًا بالغة بأسطح منع التسرب الحساسة. ونظرًا لأن دقة نظام الحقن المباشر للوقود تُقاس بالميكرونات، فإن هذا التلوث يُعد كارثيًا.

تنتقل آلية الانسداد عبر فلتر الوقود. ومع تراكم الجزيئات والماء في وسائط الترشيح، يزداد تقييد التدفق. وينخفض ضغط جانب السحب إلى ما دون المستويات المقبولة. ولا تتلقى مضخة الضغط العالي كمية كافية من الوقود، مما يؤدي إلى حدوث التكهف. ويبدأ التآكل الداخلي المتسارع، ويصبح فقدان ضغط السكة أمرًا لا مفر منه.

يُعدّ إهمال الفلاتر من أكثر الأسباب التي يُمكن الوقاية منها لتعطل المضخات والحاقنات. تشخيص أعطال المكونات اللاحقة دون فحص حالة الوقود السابقة يُهدر الوقت والمال. يُؤدي انسداد الفلتر إلى انخفاض ضغط المدخل، مما يُلحق الضرر بالمضخة قبل ظهور أعراض تعطل الحاقنات بفترة طويلة.

تتطلب أنظمة الحقن المباشر للوقود ضغطًا ثابتًا في السكة لضمان دقة توقيت الحقن. عندما تتسبب الشوائب في انسداد المرشحات أو خدش مكابس المضخة، يتذبذب ضغط السكة. يكتشف نظام التحكم في المحرك هذا التذبذب ويُعدّل استراتيجية الحقن للتعويض عنه. تُخفي هذه التعديلات الضرر الأساسي بينما يستمر التآكل.

تتطور عملية انتقال التلوث إلى العطل وفق تسلسل متوقع. تدخل الجسيمات إلى خط إمداد الوقود، فتُحمّل المرشحات فوق طاقتها، وينخفض الضغط عند مدخل المضخة، ويؤدي التكهف إلى تآكل الأجزاء الداخلية للمضخة، وتفتح الخدوش مسارات تسرب في المكابس والحاقنات، ويزداد معدل عودة الوقود، وينخفض ضغط السكة عن المواصفات، ثم يتعطل الحاقن بعد ذلك بفترة وجيزة.

يستطيع المشغلون الذين يفهمون هذا التسلسل اتخاذ الإجراءات اللازمة قبل وقوع أضرار كارثية. يوفر رصد انسداد مرشح الوقود ومعدلات عودة الوقود إنذارًا مبكرًا. معالجة التلوث في مرحلة الترشيح تمنع سلسلة الأضرار التي تؤدي إلى تعطل حاقن الوقود بالكامل.

أعراض التآكل المبكر للحقنة

علامات تحذيرية - إشعار للمشغلين

نادراً ما تظهر جميع علامات الإنذار المبكر دفعة واحدة. يقول مهندس خبير ذو خبرة طويلة في معدات المستوى الرابع النهائي غالباً إن أول مؤشر هو دوران المحرك بشكل غير منتظم قليلاً عند التوقف، والذي يستقر بمجرد أن يسخن المحرك. يشير هذا الدوران غير المنتظم لفترة وجيزة إلى عدم انتظام تدفق الوقود من حاقن نظام الحقن المباشر للوقود، مما يؤدي إلى فقدان نمط الرش. يتمكن المشغلون الذين يسجلون هذا السلوك مبكراً من اكتشاف مشاكل حاقن نظام الحقن المباشر للوقود قبل تفاقمها.

يلخص الجدول أدناه علامات التحذير وماذا يشير كل منها.

صعوبة في تشغيل المحرك في الطقس البارد يستحق الأمر عناية خاصة. تتطلب حاقنات الوقود ذات نظام الحقن المباشر (Common Rail) المتسربة أو العالقة وقتًا أطول لتشغيل المحرك قبل بدء التشغيل. عادةً ما ينصح المستشار الفني بفحص رموز انحراف الحاقنات في الوقت نفسه. تكشف هذه الرموز عن حاقن الوقود ذي نظام الحقن المباشر الذي ينحرف عن المواصفات. يؤكد ارتفاع معدل التدفق العائد المقاس عند خط التسريب التشخيص في أنظمة الحقن المباشر.

ثمن تجاهل التلوث

يؤدي التلوث إلى خلل دقيق داخل حاقن الوقود نفسه. وبمجرد بدء التآكل، ينخفض أداء نظام الوقود بسرعة. قد يتسبب عطل واحد في حاقن وقود واحد في نظام الحقن المباشر في دخول المحرك بأكمله في وضع التشغيل الآمن خلال أسابيع. يدمر التلوث الدقيق حاقنات الديزل الحديثة بهدوء، وتظهر التكلفة كاملةً دفعة واحدة.

يُعدّ التوقف عن العمل التكلفة الأولى. وتتكرر أعطال الحاقنات إذا لم يُعالج السبب الجذري. كل عملية استبدال تُضيف قطع غيار، وأجور عمالة، وساعات إنتاج ضائعة. ترتفع التكلفة الإجمالية للملكية باطراد. ينصح الفنيون ذوو الخبرة بإصلاح مصدر الوقود، وليس فقط الجزء المعطل. هذه العادة البسيطة تمنع معظم حالات التآكل المبكر للحاقنات وتحمي جميع مكونات نظام الحقن المباشر للوقود.

منع أضرار تلوث الوقود

الترشيح، وتوفير الوقود، والصيانة

تبدأ الوقاية بدخول وقود نظيف إلى الخزان. تشكل فلاتر الوقود عالية الجودة، المصممة وفقًا لمعايير الشركات المصنعة الأصلية، الحاجز الأول. يحجز فلتر الوقود عالي الجودة جزيئات أصغر بكثير من مسافات الخلوص المذكورة سابقًا. تعمل فواصل الماء عن الوقود على إزالة الماء الحر قبل وصوله إلى مضخة الضغط العالي. يتسبب وجود الماء في وقود الديزل في تآكل داخلي لمقاعد الإبر والمكابس، لذا فإن الفصل لا يقل أهمية عن احتجاز الجزيئات. يساهم الترشيح الدقيق عند كل نقطة تعبئة في سد الفجوة بين إنتاج المصفاة ومتطلبات المحرك.

يستحق اختيار مصادر الوقود اهتمامًا مماثلًا. اشترِ الديزل من موردين ذوي كميات كبيرة وسجلات جودة وقود موثقة. اختبر خزانات التخزين الرئيسية بانتظام. راقب نمو الميكروبات عند نقطة التقاء الماء والوقود، خاصةً في المناخات الرطبة ومع المعدات الموسمية. الصيانة الدورية تحافظ على سلامة نظام الحماية. استبدل فلاتر الوقود وفقًا للفترات التي تحددها الشركة المصنعة، وليس عند ظهور الأعراض. افحص أحواض الفصل خلال كل صيانة. سجّل قراءات انسداد الفلتر كمؤشر مبكر لتلوث نظام الوقود.

ميغاواط لتوريد قطع الغيار حاقنات الوقود وفلاتر وقود عالية الجودة من مصنعي المعدات الأصلية مصممة خصيصًا لهذه المهمة، بما في ذلك فلاتر التشحيم وفواصل الماء عن الوقود من Fleetguard. تغطي هذه الفلاتر محركات Cummins وCaterpillar وPerkins وVolvo وKubota وYanmar وWeichai وBaudouin، مما يجعلها مناسبة لأسطول المركبات المتنوع. كل طلب مضمون التوافق، مع شحن سريع وسياسة إرجاع مجانية لمدة 90 يومًا.

الخطوات بعد اكتشاف التلوث

تحدد سرعة الاستجابة نطاق الإصلاح. وتعتمد الخطوات الصحيحة على مدى انتشار الوقود الملوث.

• في حال اكتشاف تلوث قبل تشغيل المحرك: اترك المفتاح دون لمسه، لأن وضع التشغيل الإضافي قد يُشغّل مضخة الوقود ويُعيد تدوير الوقود الملوث. اسحب المعدات إلى مركز صيانة. فرّغ الخزان واغسله بالديزل النظيف، واستبدل فلاتر الوقود، ونظّف أنابيب الضغط المنخفض، ثم أعد تعبئة الخزان بوقود جديد.
• تم تشغيل المحرك ولكن لم يتم قيادته: أوقف المحرك فورًا ولا تقم بإعادة تشغيله. أكمل جميع خطوات المستوى 1، ثم قم بتنظيف أو استبدال مضخة الضغط العالي، وقضبان الوقود، وخطوط تغذية الحاقنات. قم بإزالة حاقنات نظام الحقن المباشر واختبرها، ثم استبدل المرشحات والشبكات الداخلية.
• استمر تشغيل المحرك حتى تعطل: استبدل جميع المكونات الملوثة، بما في ذلك الأنابيب والمضخة وقضبان الوقود والحاقنات. لا يكفي التنظيف وحده في هذه الحالة، فالتلوث المتبقي يتسبب في تكرار الأعطال.
• تم رصد تلف داخلي في المحرك: تم ترميم نظام الوقود بالكامل بالإضافة إلى إصلاح المحرك. تم تقييم التلف من خلال فحص داخلي باستخدام منظار داخلي، واختبار ضغط، وتحليل الزيت.

اختر متخصصًا في محركات الديزل لديه خبرة مباشرة في منصتك. اطلب عروض أسعار مفصلة وتأكد من تغطية الضمان قبل بدء العمل.

هناك أسباب أخرى تستدعي فحصًا سريعًا أثناء التشخيص. فدخول الماء، ونمو الميكروبات، وتلف مضخات الحقن، كلها عوامل قد تُشابه تلف الجسيمات. ولكل منها علاج خاص، والوقاية منها تُجنّب الأعطال المكلفة. وتُكافئ أنظمة الحقن بالسكك المشتركة هذا الالتزام. فالوقود النظيف، والترشيح عالي الجودة، والاستجابة السريعة، كلها عوامل تُحافظ على أداء حاقنات الحقن بالسكك المشتركة وفقًا للمواصفات.

يُلحق التلوث الدقيق أضرارًا بالغة بحاقنات الديزل الحديثة، لأن أنظمة الحقن المباشر للوقود تجمع بين دقة متناهية (على مستوى الميكرون) وضغط هائل. هذا المزيج يجعل الشوائب الدقيقة مدمرة بشكل استثنائي لحاقنات الحقن المباشر. لذا، اعتبر الترشيح وجودة الوقود خط الدفاع الأول لأنظمة الحقن المباشر. بادر بالتحرك فور ظهور أي أعراض مبكرة في حاقنات الحقن المباشر. فالوقود النظيف يحمي جميع مكونات نظام الحقن المباشر.

قطع غيار ميغاواط تُوفر الشركة حاقنات وقود وفلاتر وقود عالية الجودة من نفس الشركة المصنعة الأصلية، مصممة خصيصًا لهذا الغرض، بما في ذلك فلاتر التشحيم وفواصل الماء عن الوقود من Fleetguard. تتوافق هذه القطع مع حاقنات نظام الحقن المباشر للوقود (Common Rail) من شركات Cummins وCaterpillar وPerkins وVolvo وKubota وYanmar وWeichai وBaudouin. نضمن ملاءمة جميع الطلبات، وشحنها سريعًا، ونقدم سياسة إرجاع مجانية لمدة 90 يومًا. تبدأ حماية حاقنات نظام الحقن المباشر للوقود (Common Rail) باستخدام وقود الديزل المناسب واتباع نظام ترشيح دقيق.

التعليمات

ما هو حجم الجسيمات التي تُلحق الضرر بحاقنات نظام الحقن المباشر للوقود؟

تُسبب الجسيمات الأكبر من الخلوص الداخلي أضرارًا. قد يصل حجم الخلوص في حاقنات نظام الحقن المباشر للوقود إلى 1-3 ميكرون. تعمل هذه الجسيمات، بهذا الحجم، كصنفرة سائلة على مقاعد الفوهات وأسطح صمامات التحكم. لذا، يجب أن تلتقط أنظمة الترشيح الجسيمات التي يقل حجمها عن خلوص الحاقن لحماية نظام الحقن المباشر للوقود.

كيف يتسبب الوقود الملوث في فقدان ضغط السكك الحديدية؟

تتسبب الجزيئات الكاشطة في خدش مكبس حاقن الوقود، مما يؤدي إلى تسرب الوقود. فيتسرب الوقود بدلاً من أن يتراكم الضغط، وبالتالي لا يستطيع نظام الحقن المباشر الوصول إلى المواصفات المطلوبة. وتزيد المرشحات المسدودة من تفاقم المشكلة، حيث تُقلل من كمية الوقود اللازمة لمضخة الضغط العالي، مما يُسبب التكهف. ويتبع ذلك انخفاض سريع في ضغط الحقن بمجرد بدء الخدش.

هل يمكن أن يتسبب وجود الماء في وقود الديزل في تلف البخاخات حتى عندما يبدو الوقود نظيفًا؟

نعم. يتجمع الماء عند سطح التماس بين الماء والوقود، مما يُساعد على نمو الميكروبات. قد يبدو الوقود صالحًا للاستخدام ظاهريًا، ولكنه يحمل معه الماء الحر والشوائب البيولوجية باتجاه البخاخات. كما أن وجود آثار من الماء يُسبب تآكل مقاعد الإبر ومكابس المضخات. يقوم فاصل الماء عن الوقود بإزالة الماء الحر قبل وصوله إلى مكونات نظام الحقن المباشر للوقود.

كم مرة يجب استبدال فلاتر الوقود في المعدات من المستوى الرابع النهائي؟

اتبع جدول الصيانة الموصى به من الشركة المصنعة، وليس جدولًا يعتمد على الأعراض. استبدل الفلاتر قبل ظهور أي انسداد. افحص أحواض الفصل في كل صيانة، وسجّل قراءات الانسداد كإنذار مبكر. يُعد إهمال الفلاتر من أكثر الأسباب التي يمكن الوقاية منها لفشل مضخة الحقن المباشر للوقود وحاقنات الوقود.

ماذا ينبغي على المشغل فعله بعد دخول الديزل الملوث إلى الخزان؟

أوقف المحرك فورًا ولا تُعِد تشغيله. فرّغ خزان الوقود واغسله، واستبدل الفلاتر، ونظّف أنابيب الضغط المنخفض. إذا كان المحرك يعمل، فاختبر البخاخات وافحص مكونات نظام الحقن المباشر للوقود. توفر شركة ميجاواتس بارتس بخاخات بديلة ومنتجات عالية الجودة. عضوات وقود من الدرجة الأصلية مع ضمان المقاس المناسب وسياسة إرجاع مجانية لمدة 90 يومًا.
